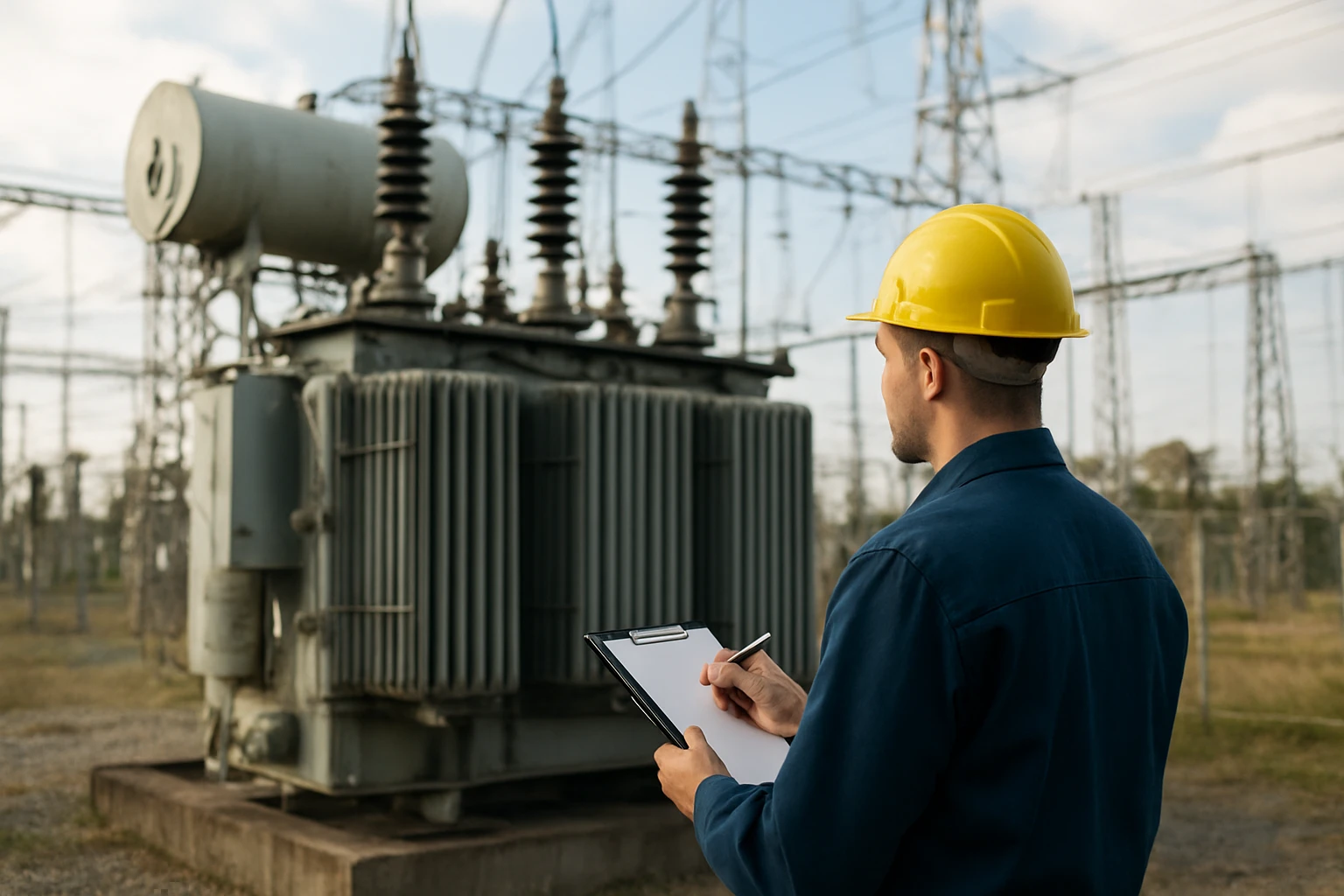

Elektrina je neoddeliteľnou súčasťou nášho každodenného života, no málokto si uvedomuje, aké zložité procesy sa odohrávajú v pozadí, aby sa dostala z elektrárne až do našich domácností. Jedným z najdôležitejších zariadení, ktoré umožňuje efektívny prenos elektrickej energie na veľké vzdialenosti, je transformátor. Bez tohto geniálneho vynálezu by naša moderná spoločnosť nemohla existovať v takej forme, ako ju poznáme dnes.
Transformátor predstavuje elektromagnetické zariadenie, ktoré dokáže meniť napätie striedavého prúdu bez straty výkonu. Jeho princíp spočíva vo využití elektromagnetickej indukcie, čo umožňuje zvyšovanie alebo znižovanie napätia podľa aktuálnych potrieb. Existuje množstvo rôznych typov transformátorov, od malých adaptérov pre mobilné telefóny až po obrovské zariadenia v elektrárňach, pričom každý z nich plní špecifickú úlohu v elektrickej sieti.
V nasledujúcich riadkoch sa dozviete, ako presne fungujú tieto fascinujúce zariadenia, aké sú ich hlavné komponenty a prečo sú také dôležité pre našu civilizáciu. Oboznámite sa s rôznymi typmi transformátorov, ich praktickými aplikáciami a tiež s modernými trendmi, ktoré formujú budúcnosť tejto technológie. Získate komplexný pohľad na problematiku, ktorá je kľúčová pre pochopenie fungovania elektrických sietí.
Základné princípy elektromagnetickej indukcie
Srdce každého transformátora tvorí fyzikálny jav známy ako elektromagnetická indukcia, ktorý objavil Michael Faraday v roku 1831. Tento princíp hovorí, že zmena magnetického poľa v okolí vodiča vyvolá v ňom elektrické napätie. V praxi to znamená, že keď prúd preteká cez primárne vinutie transformátora, vytvára sa okolo neho magnetické pole, ktoré sa mení v závislosti od zmien prúdu.
Magnetické pole sa prenáša cez železné jadro transformátora a pôsobí na sekundárne vinutie. Práve táto zmena magnetického poľa v sekundárnom vinutí indukuje elektrické napätie, ktoré môže byť vyššie alebo nižšie ako vstupné napätie, v závislosti od pomeru počtu závitov medzi primárnym a sekundárnym vinutím.
Kľúčovým faktorom je, že transformátor funguje výlučne so striedavým prúdom. Jednosmerný prúd nevytvára meniace sa magnetické pole, preto by transformátor s jednosmerným prúdom nefungoval. Striedavý prúd neustále mení svoj smer a intenzitu, čo zabezpečuje potrebné zmeny magnetického poľa pre správne fungovanie zariadenia.
"Transformátor je jedinečné zariadenie, ktoré dokáže meniť napätie bez mechanických pohyblivých častí, pričom účinnosť moderných transformátorov dosahuje až 99 percent."
Konštrukčné komponenty transformátora
Magnetické jadro
Magnetické jadro predstavuje kostru celého transformátora a má zásadný vplyv na jeho účinnosť. Vyrába sa z feromagnetických materiálov, najčastejšie z elektrotechnickej ocele alebo špeciálnych zliatin. Jadro je zvyčajne zložené z tenkých plechov izolovaných navzájom, čo minimalizuje straty spôsobené vírivými prúdmi.
Existujú dva základné typy konštrukcie jadra:
- Plášťové jadro – vinutia sú umiestnené v strede jadra
- Stĺpcové jadro – jadro je rozdelené na stĺpce, na ktorých sú umiestnené vinutia
Vinutia transformátora
Vinutia tvoria druhý najdôležitejší komponent transformátora. Skladajú sa z primárneho vinutia, ktoré je pripojené k zdroju napätia, a sekundárneho vinutia, z ktorého sa odoberá transformované napätie. Materiál vinutí je zvyčajne meď alebo hliník, pričom meď sa preferuje pre svoju vyššiu vodivosť.
Pomer napätí medzi primárnym a sekundárnym vinutím je priamo úmerný pomeru počtu závitov:
| Typ transformátora | Pomer závitov | Výsledok |
|---|---|---|
| Zvyšujúci | N₂ > N₁ | Vyššie výstupné napätie |
| Znižujúci | N₂ < N₁ | Nižšie výstupné napätie |
| Izolačný | N₂ = N₁ | Rovnaké napätie, galvanické oddelenie |
Izolácia a chladenie
Izolácia medzi vinutiami a voči jadru je kritická pre bezpečnú prevádzku transformátora. Používajú sa rôzne izolačné materiály ako papier, laky, živice alebo špeciálne oleje. Veľké transformátory sú často ponorené do transformátorového oleja, ktorý slúži nielen ako izolácia, ale aj ako chladiaci médium.
Chladenie je nevyhnutné, pretože aj pri vysokej účinnosti transformátorov sa časť energie premieňa na teplo. Systémy chladenia môžu byť:
- 🔥 Prirodzené vzduchové chladenie
- 💨 Nútené vzduchové chladenie
- 🌊 Olejové chladenie s prirodzenou cirkuláciou
- ⚡ Olejové chladenie s nútenou cirkuláciou
- ❄️ Vodné chladenie pre najväčšie jednotky
Matematické vzťahy a výpočty
Fungovanie transformátora riadia presné matematické vzťahy, ktoré umožňujují predpovedať jeho správanie za rôznych podmienok. Základný transformačný pomer sa vypočíta podľa vzorca:
k = N₁/N₂ = U₁/U₂ = I₂/I₁
Kde:
- k = transformačný pomer
- N₁, N₂ = počet závitov primárneho a sekundárneho vinutia
- U₁, U₂ = napätie na primárnom a sekundárnom vinutí
- I₁, I₂ = prúd v primárnom a sekundárnom vinutí
Výkonové vzťahy
V ideálnom transformátore platí zákon zachovania energie, čo znamená, že výkon na vstupe sa rovná výkonu na výstupe:
P₁ = P₂ = U₁ × I₁ = U₂ × I₂
V reálnych transformátoroch dochádza k stratám, preto sa zavádza pojem účinnosť transformátora:
η = (P₂/P₁) × 100%
Moderné transformátory dosahujú účinnosť 95-99%, pričom najväčšie jednotky majú najvyššiu účinnosť.
Typy transformátorov podľa aplikácie
Výkonové transformátory
Výkonové transformátory predstavují chrbticu elektrizačnej sústavy. Tieto mohutné zariadenia sa používajú v elektrárňach na zvýšenie napätia pre diaľkový prenos energie a v rozvodniach na jeho následné zníženie pre distribúciu ku konečným spotrebiteľom. Výkonové transformátory môžu mať výkon od niekoľkých MVA až po stovky MVA.
Charakteristické vlastnosti výkonových transformátorov:
- Vysoká účinnosť (98-99,5%)
- Robustná konštrukcia pre dlhodobú prevádzku
- Pokročilé systémy monitorovania a diagnostiky
- Špeciálne chladiace systémy
- Ochranné zariadenia proti prepätiu a skratom
Distribučné transformátory
Distribučné transformátory sú menšie jednotky, ktoré znižujú napätie z distribučnej siete na úroveň vhodnú pre domácnosti a menšie podniky. Zvyčajne majú výkon od 25 kVA do 2500 kVA a transformujú napätie z úrovne 6-35 kV na 400/230 V.
| Parameter | Malé distribučné | Stredné distribučne | Veľké distribučné |
|---|---|---|---|
| Výkon | 25-100 kVA | 100-630 kVA | 630-2500 kVA |
| Primárne napätie | 6-22 kV | 6-35 kV | 22-35 kV |
| Sekundárne napätie | 400/230 V | 400/230 V | 400/230 V |
| Typ chladenia | ONAN | ONAN/ONAF | ONAF/OFAF |
Špeciálne transformátory
Okrem základných typov existuje množstvo špecializovaných transformátorov pre konkrétne aplikácie:
Meracie transformátory slúžia na meranie vysokých napätí a prúdov, pričom transformujú tieto veličiny na bezpečné úrovne pre meracie prístroje. Rozdeľujú sa na transformátory napätia a transformátory prúdu.
Zváracie transformátory sú navrhnuté pre dodávku vysokých prúdov pri relatívne nízkych napätiach potrebných pre elektrické zváranie. Majú špeciálnu charakteristiku, ktorá umožňuje stabilné zapaľovanie a horenie oblúka.
Autotransformátory majú spoločné vinutie pre primárnu a sekundárnu stranu, čo umožňuje úsporu materiálu a vyššiu účinnosť pri menších pomeroch transformácie.
"Každý typ transformátora je optimalizovaný pre konkrétnu aplikáciu, pričom konštrukčné riešenia sa líšia podľa požiadaviek na výkon, napäťové úrovne a prevádzkové podmienky."
Straty a účinnosť transformátorov
Typy strát v transformátore
Aj keď sú transformátory medzi najúčinnějšími elektrickými zariadeniami, určité straty sú nevyhnutné. Celkové straty sa skladajú z niekoľkých komponentov, z ktorých každý má iný pôvod a charakteristiky.
Straty v železe vznikajú v magnetickom jadre a zahŕňajú hysterézne straty a straty vírivými prúdmi. Hysterézne straty sú spôsobené neustálym premagnetovávaním jadra, zatiaľ čo vírivé prúdy vznikajú v dôsledku indukovaných napätí v samotnom jadre. Tieto straty sú konštantné a nezávisia od zaťaženia transformátora.
Straty vo vinutiach sú spôsobené odporom vodičov a sú úmerné druhej mocnine prechádzajúceho prúdu. S rastúcim zaťažením transformátora sa tieto straty zvyšujú kvadraticky. Pri vysokých frekvenciách sa prejavuje aj skinefekt, ktorý zvyšuje efektívny odpor vodičov.
Optimalizácia účinnosti
Moderné transformátory dosahujú výnimočnú účinnosť vďaka pokročilým materiálom a konštrukčným riešeniam. Amorfné ocele v magnetických jadrách môžu znížiť straty v železe až o 70% v porovnaní s konvenčnými materiálmi.
Optimalizácia účinnosti zahŕňa:
- Používanie vysokokvalitných magnetických materiálov
- Presné navrhovanie geometrie jadra
- Optimalizáciu hustoty magnetického toku
- Minimalizáciu dĺžky magnetického obvodu
- Použitie vodičov s nízkym odporom
"Zvýšenie účinnosti transformátora o jedno percento môže pri veľkých jednotkách predstavovať úsporu tisícov eur ročne na energetických stratách."
Ochranné systémy transformátorov
Elektrické ochrany
Transformátory sú chránené komplexným systémom ochranných zariadení, ktoré reagujú na rôzne typy porúch. Diferenciálna ochrana je považovaná za najspoľahlivejšiu ochranu transformátora, pretože porovnáva prúdy vstupujúce do transformátora s prúdmi vystupujúcimi z neho.
Nadprúdové ochrany chránia transformátor pred preťažením a skratmi. Tieto ochrany môžu byť časovo nezávislé alebo časovo závislé, pričom ich nastavenie závisí od charakteristík chráneného transformátora a požiadaviek na selektívnosť.
Zemná ochrana detekuje jednofázové zemné spojenia, ktoré môžu spôsobiť vážne poškodenie transformátora. Používajú sa rôzne princípy zemnej ochrany v závislosti od spôsobu uzemnenia neutrálneho bodu.
Mechanické a tepelné ochrany
Buchholzove relé predstavujú špecifickú ochranu olejových transformátorov, ktorá reaguje na tvorbu plynov pri vnútorných poruchách. Toto relé dokáže detekovať aj malé poruchy v počiatočnom štádiu, čo umožňuje včasný zásah.
Teplotné ochrany monitorujú teplotu oleja a vinutí transformátora. Moderné systémy využívajú:
- Odporové snímače teploty
- Optické teplotné senzory
- Infračervené kamery pre bezkontaktné meranie
- Termovízie pre komplexné monitorovanie
Moderné trendy a inovácie
Digitálne transformátory
Digitalizácia zasahuje aj oblasť transformátorov, pričom vznikajú inteligentné transformátory vybavené pokročilými senzormi a komunikačnými systémami. Tieto zariadenia dokážu v reálnom čase monitorovať svoj stav a poskytovať detailné informácie o svojej prevádzke.
Kľúčové vlastnosti digitálnych transformátorov:
- Kontinuálne monitorovanie prevádzkových parametrov
- Prediktívna diagnostika na základe analýzy dát
- Vzdialené riadenie a konfigurácia
- Integrácia do smart grid systémov
- Automatická optimalizácia prevádzky
Ekologické aspekty
Environmentálne požiadavky vedú k vývoju ekologickejších transformátorov. Tradičné transformátorové oleje sa postupne nahrádzajú biodegradovateľnými alternatívami, ako sú prírodné estery alebo syntetické kvapaliny.
Suché transformátory s epoxidovou izoláciou eliminujú potrebu olejového chladenia úplne, čo znižuje riziko úniku škodlivých látok do životného prostredia. Tieto transformátory sú obzvlášť vhodné pre aplikácie v budovách a mestských oblastiach.
"Budúcnosť transformátorov leží v kombinácii vysokej účinnosti, inteligentných funkcií a environmentálnej udržateľnosti."
Diagnostika a údržba transformátorov
Diagnostické metódy
Moderná diagnostika transformátorov využíva široké spektrum metód na hodnotenie ich technického stavu. Analýza rozpustených plynov (DGA) v transformátorovom oleji poskytuje informácie o vnútorných procesoch a možných poruchách.
Najčastejšie diagnostické metódy zahŕňajú:
- Meranie odporu vinutí
- Testovanie izolačného odporu
- Analýzu dielektrických strát
- Frekvenčnú analýzu (FRA)
- Termovízne snímanie
- Vibračnú diagnostiku
Preventívna údržba
Preventívna údržba transformátorov je kľúčová pre ich spoľahlivú a dlhodobú prevádzku. Pravidelné kontroly a údržbárske zásahy môžu výrazne predĺžiť životnosť zariadenia a minimalizovať riziko neplánovaných výpadkov.
Program preventívnej údržby obvykle zahŕňa:
- Pravidelnú kontrolu hladiny a kvality oleja
- Čistenie a kontrolu chladiacich systémov
- Kontrolu tesnosti nádrže a príslušenstva
- Kalibráciu ochranných a meracích zariadení
- Termovízne kontroly spojov a vedení
"Investície do kvalitnej diagnostiky a preventívnej údržby sa vrátia vo forme spoľahlivejšej prevádzky a nižších celkových nákladov na životný cyklus transformátora."
Vplyv na elektrizačnú sústavu
Stabilita siete
Transformátory zohráváajú kľúčovú úlohu pri udržiavaní stability elektrizačnej sústavy. Regulácia napätia pomocou transformátorov s prepínateľnými odbočkami umožňuje udržiavať napätie v požadovaných medziach napriek meniacim sa podmienkam v sieti.
Transformátory tiež ovplyvňujú:
- Prenosovú kapacitu vedení
- Straty v elektrizačnej sústave
- Kvalitu dodávanej elektrickej energie
- Schopnosť siete prenášať rázové zaťaženia
Integrácia obnoviteľných zdrojov
S rastúcim podielom obnoviteľných zdrojov energie rastie aj význam flexibilných transformátorov. Tieto zariadenia musia zvládať kolísavú produkciu energie z veterných a solárnych elektrární a zároveň udržiavať stabilitu siete.
Špeciálne požiadavky zahŕňajú:
- Rýchlu reguláciu napätia
- Schopnosť práce pri rôznych výkonových faktoroch
- Odolnosť voči harmonickým zložkám
- Možnosť obojsmerného toku energie
"Transformátory budúcnosti musia byť nielen účinné, ale aj adaptabilné na meniace sa požiadavky moderných elektrických sietí s vysokým podielom obnoviteľných zdrojov."
Bezpečnostné aspekty prevádzky
Osobná bezpečnosť
Práca s transformátormi vyžaduje dodržiavanie prísnych bezpečnostných opatrení. Vysoké napätie predstavuje smrteľné nebezpečenstvo, preto sú nevyhnutné špeciálne postupy a ochranné prostriedky.
Základné bezpečnostné zásady:
- Vždy odpojenie a uzemnenie pred začiatkom práce
- Používanie certifikovaných ochranných prostriedkov
- Dodržiavanie bezpečnostných vzdialeností
- Práca podľa schválených pracovných postupov
- Pravidelné školenia a certifikácie pracovníkov
Environmentálna bezpečnosť
Transformátory obsahujú značné množstvá oleja a iných kvapalín, ktoré môžu pri úniku ohroziť životné prostredie. Záchytné vaničky a systémy na zadržiavanie olejov sú povinnou súčasťou inštalácií.
Moderné environmentálne opatrenia zahŕňajú:
- Systémy detekcie úniku kvapalín
- Automatické uzatváracie ventily
- Biologicky odbúrateľné transformátorové kvapaliny
- Recykláciu a regeneráciu použitých olejov
- Monitoring kvality podzemných vôd
Často kladené otázky
Prečo transformátory fungujú len so striedavým prúdom?
Transformátory fungujú na princípe elektromagnetickej indukcie, ktorá vyžaduje meniace sa magnetické pole. Jednosmerný prúd vytvára konštantné magnetické pole, ktoré nevyvolá indukciu v sekundárnom vinutí.
Aká je životnosť transformátora?
Dobre udržiavaný transformátor môže slúžiť 30-50 rokov, pričom niektoré jednotky pracujú aj dlhšie. Životnosť závisí od kvality materiálov, prevádzkových podmienok a úrovne údržby.
Môže transformátor zvýšiť výkon?
Nie, transformátor nemôže zvýšiť výkon. V ideálnom prípade je výkon na vstupe rovnaký ako na výstupe. V realite je výstupný výkon o niečo nižší kvôli stratám v transformátore.
Prečo sa transformátory zahriavajú?
Zahrievanie je spôsobené stratami energie vo vinutiach a magnetickom jadre. Tieto straty sa premieňajú na teplo, ktoré musí byť odvádzané chladiacimi systémami.
Čo je transformačný pomer?
Transformačný pomer je pomer počtu závitov primárneho a sekundárneho vinutia, ktorý určuje, ako sa zmení napätie medzi vstupom a výstupom transformátora.
Môžem pripojiť transformátor na nesprávne napätie?
Pripojenie na nesprávne napätie môže spôsobiť poškodenie transformátora alebo jeho nesprávne fungovanie. Vždy je potrebné dodržiavať menovité parametre uvedené na štítku.
