Každý deň prechádzame okolo týchto nenápadných zariadení na cestách, často si ani neuvedomujeme ich prítomnosť. Trojnohé radarové merače rýchlosti sa stali neoddeliteľnou súčasťou moderného dopravného systému, pričom ich technológia fascinuje svojou presnosťou a sofistikovanosťou. Tieto zariadenia nie sú len obyčajnými "paskami na pokuty", ale predstavujú komplexné technologické riešenia, ktoré majú za cieľ zvýšiť bezpečnosť na našich cestách.
Princíp fungovania radarového merača spočíva v využívaní elektromagnetických vĺn, ktoré sa odrážajú od pohybujúcich sa vozidiel. Táto technológia, pôvodne vyvinutá pre vojenské účely, našla svoje uplatnenie v civilnej doprave a dnes predstavuje jeden z najspoľahlivejších spôsobov merania rýchlosti. Existuje však viacero typov a prístupov k meraniu, každý so svojimi špecifikami a oblasťami použitia.
Nasledujúce riadky vám odkryjú tajomstvá fungovania týchto zariadení, ich technické parametre, výhody i obmedzenia. Dozviete sa, ako presne funguje Dopplerov efekt v praxi, aké faktory ovplyvňujú presnosť merania a prečo sú trojnohé systémy často preferované pred inými riešeniami. Taktiež sa pozrieme na praktické aspekty ich nasadenia a účinnosť v rôznych podmienkach.
Základné princípy radarového merania rýchlosti
Radarová technológia využíva elektromagnetické vlny na určenie rýchlosti pohybujúcich sa objektov. Zariadenie vysiela rádiové vlny o určitej frekvencii smerom k vozidlu, pričom tieto vlny sa od vozidla odrážajú späť k prijímaču. Kľúčovým prvkom celého procesu je Dopplerov efekt, ktorý spôsobuje zmenu frekvencie odrazených vĺn v závislosti od rýchlosti pohybujúceho sa objektu.
Moderné radarové merače pracujú najčastejšie vo frekvenciách 24,125 GHz alebo 34,7 GHz, pričom každá má svoje špecifické vlastnosti. Vyššie frekvencie poskytujú presnejšie merania, ale sú citlivejšie na atmosférické podmienky. Samotný proces merania prebieha v priebehu niekoľkých milisekúnd, pričom zariadenie dokáže rozlíšiť jednotlivé vozidlá aj v hustej premávke.

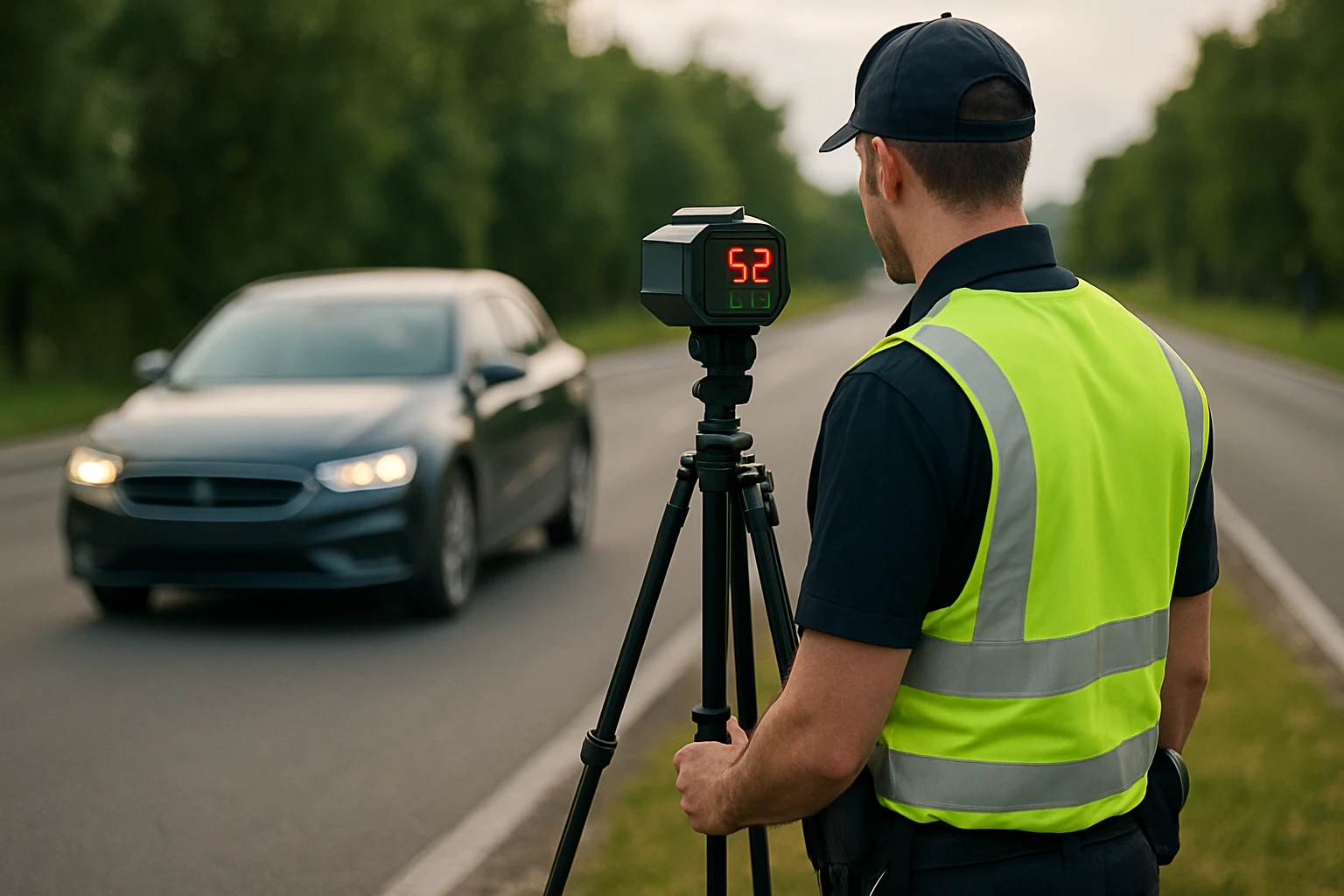

Trojnohá konštrukcia poskytuje stabilnú platformu pre presné nasmerovanie radarového lúča. Nastaviteľné nohy umožňujú optimálne umiestnenie zariadenia v teréne a kompenzáciu nerovností vozovky. Táto stabilita je krutciálna pre presnosť merania, pretože aj malé vibrácie môžu ovplyvniť výsledky.
"Presnosť radarového merania závisí nielen od kvality technológie, ale aj od správneho umiestnenia a kalibrácie zariadenia."
Technické parametre a špecifikácie
Moderné trojnohé radarové merače dosahujú presnosť merania ± 1-2 km/h, čo ich radí medzi najspoľahlivejšie dostupné technológie. Dosah týchto zariadení sa pohybuje od 50 do 1000 metrov v závislosti od typu a výkonu. Uhol snímacieho kužeľa býva typicky 12-18 stupňov, čo umožňuje pokrytie jedného jazdného pruhu bez zachytávania vozidiel na susedných pruhoch.
Základné technické charakteristiky:
• Frekvencia: 24,125 GHz alebo 34,7 GHz
• Dosah: 50-1000 m
• Presnosť: ± 1-2 km/h
• Uhol snímacieho lúča: 12-18°
• Čas merania: 0,3-1,5 sekundy
• Minimálna rýchlosť: 5-10 km/h
• Maximálna rýchlosť: 250-300 km/h
• Pracovná teplota: -40°C až +70°C
Zariadenia sú vybavené digitálnymi displejmi s možnosťou zobrazenia nameraných hodnôt v reálnom čase. Pokročilejšie modely obsahujú pamäťové moduly pre ukladanie údajov, GPS lokalizáciu a možnosť pripojenia k externým systémom. Batéria obvykle vydrží 8-12 hodín kontinuálneho prevádzkovania.
| Parameter | Základný model | Pokročilý model |
|---|---|---|
| Dosah merania | 50-300 m | 200-1000 m |
| Presnosť | ± 2 km/h | ± 1 km/h |
| Pamäť | 100 meraní | 10000+ meraní |
| Výdrž batérie | 8 hodín | 12 hodín |
| GPS | Nie | Áno |
| Pripojenie | Nie | WiFi/Bluetooth |
Dopplerov efekt v praxi merania
Dopplerov efekt predstavuje fyzikálny jav, pri ktorom sa mení frekvencia vlnenia v závislosti od relatívneho pohybu zdroja a prijímača. V prípade radarového merača sa vozidlo približujúce k zariadeniu odráža vlny s vyššou frekvenciou, zatiaľ čo vzďaľujúce sa vozidlo spôsobuje pokles frekvencie.
Matematicky sa tento vzťah vyjadruje vzorcom, kde zmena frekvencie je priamo úmerná rýchlosti vozidla a pôvodnej frekvencii radarového signálu. Zariadenie analyzuje túto frekvenčnú zmenu a prepočítava ju na rýchlosť v kilometroch za hodinu. Celý proces prebieha automaticky pomocou digitálneho signálového procesora.
🎯 Faktory ovplyvňujúce presnosť Dopplerovho efektu:
- Uhol dopadu radarového lúča na vozidlo
- Atmosférické podmienky (vlhkosť, teplota)
- Veľkosť a materiál vozidla
- Interferencia z iných zdrojov
- Kvalita kalibrácie zariadenia
"Dopplerov efekt funguje najlepšie pri kolmom dopade radarového lúča na pohybujúce sa vozidlo."
Typy trojnohých radarových systémov
Existuje niekoľko základných kategórií trojnohých radarových merače, každá určená pre špecifické použitie. Ručné modely sú najľahšie a najflexibilnejšie, vhodné pre krátkodobé merania a kontroly. Váha týchto zariadení sa pohybuje od 1,5 do 3 kg, čo umožňuje jednoduchú manipuláciu a rýchle premiestnenie.
Stacionárne systémy sú robustnejšie a určené pre dlhodobé monitorovanie. Tieto zariadenia majú väčšiu pamäť, dlhšiu výdrž batérie a často obsahujú pokročilé funkcie ako automatické ukladanie údajov alebo vzdialený prístup. Hmotnosť sa pohybuje od 5 do 15 kg, čo vyžaduje stabilnejší tripod.
Kombinované systémy spájajú vlastnosti oboch typov a umožňujú flexibilné nasadenie podľa potrieb. Obsahujú modulárne komponenty, ktoré možno konfigurovať pre rôzne scenáre použitia. Tieto systémy často podporujú viacnásobné merania súčasne a dokážu rozlíšiť rýchlosť viacerých vozidiel v prúde.
Porovnanie typov systémov:
| Typ systému | Váha | Výdrž batérie | Pamäť | Cena |
|---|---|---|---|---|
| Ručný | 1,5-3 kg | 6-8 hodín | 100-500 záznamov | Nízka |
| Stacionárny | 5-15 kg | 12-24 hodín | 5000+ záznamov | Stredná |
| Kombinovaný | 3-8 kg | 8-16 hodín | 1000-10000 záznamov | Vysoká |
"Výber vhodného typu radarového systému závisí od konkrétnych požiadaviek merania a rozpočtových možností."
Presnosť a faktory ovplyvňujúce meranie
Presnosť radarového merania závisí od množstva faktorov, pričom kalibrácia zariadenia patrí medzi najkritickejšie aspekty. Výrobcovia odporúčajú pravidelnú kalibráciu každých 6-12 mesiacov pomocou certifikovaných etalónov. Nekalibrované zariadenie môže vykazovať odchýlky až 5-10 km/h, čo významně ovplyvňuje spoľahlivosť výsledkov.
Atmosférické podmienky majú tiež podstatný vplyv na presnosť merania. Vysoká vlhkosť môže spôsobiť útlm radarového signálu, zatiaľ čo extrémne teploty ovplyvňujú elektronické komponenty. Vietor a zrážky môžu vyvolávať falošné odrazy a interferencie, preto je dôležité zohľadniť tieto faktory pri interpretácii výsledkov.
🌡️ Environmentálne faktory:
- Teplota vzduchu (-40°C až +70°C)
- Relatívna vlhkosť (do 95%)
- Atmosférický tlak
- Prítomnosť hmly alebo dažďa
- Elektromagnetická interferencia
Umiestnenie zariadenia má kľúčový význam pre presnosť merania. Optimálny uhol dopadu radarového lúča na vozidlo je 0-15 stupňov od kolmice na smer jazdy. Pri väčších uhloch sa presnosť znižuje podľa kosínusovej funkcie, čo môže viesť k podhodnoteniu skutočnej rýchlosti.
"Správne umiestnenie radarového merača môže zlepšiť presnosť merania až o 50% v porovnaní s neoptimálnou pozíciou."
Výhody trojnohej konštrukcie
Trojnohá konštrukcia poskytuje niekoľko významných výhod oproti iným typom podpôr. Stabilita je primárnou výhodou, pretože tri body vytvárajú stabilnú rovinu bez ohľadu na nerovnosti terénu. Táto vlastnosť je krutciálna pre presné nasmerovanie radarového lúča a minimalizáciu vibrácií počas merania.
Rýchlosť nasadenia predstavuje ďalšiu významnú výhodu. Trojnohý systém možno rozložiť a pripraviť na prevádzku v priebehu 2-3 minút, čo je podstatne rýchlejšie než pri pevných inštaláciách. Táto flexibilita umožňuje efektívne nasadenie na rôznych miestach podľa aktuálnych potrieb.
Prenosnosť trojnohých systémov je optimalizovaná pre terénne použitie. Moderné tripody sú vyrobené z ľahkých zliatin (hliník, uhlíkové vlákna), ktoré poskytujú vysokú pevnosť pri nízkej hmotnosti. Teleskopické nohy umožňujú kompaktné zloženie pre transport a skladovanie.
Praktické výhody:
• Rýchle nasadenie (2-3 minúty)
• Stabilita na nerovnom teréne
• Kompaktnosť pri transporte
• Nastaviteľná výška (0,8-2,5 m)
• Odolnosť voči poveternostným vplyvom
• Jednoduchá údržba
• Dlhá životnosť (10-15 rokov)
"Trojnohá konštrukcia predstavuje optimálny kompromis medzi stabilitou, mobilitou a praktickosťou použitia."
Kalibrácia a údržba zariadení
Pravidelná kalibrácia je základným predpokladom spoľahlivého fungovania radarových merače. Proces kalibrácie zahŕňa overenie presnosti merania pomocou certifikovaných etalónov s známou rýchlosťou. Profesionálna kalibrácia sa vykonáva v akreditovaných laboratóriách a výsledkom je certifikát o presnosti zariadenia.
Preventívna údržba zahŕňa čistenie optických a radarových komponentov, kontrolu mechanických častí tripodu a aktualizáciu softvéru. Antény by mali byť pravidelně čistené od prachu a nečistôt, ktoré môžu ovplyvniť kvalitu signálu. Elektronické komponenty vyžadujú ochranu pred vlhkosťou a extrémními teplotami.
📋 Harmonogram údržby:
- Denné čistenie po použití
- Týždenná kontrola mechanických častí
- Mesačná kalibrácia základných funkcií
- Polročná profesionálna kontrola
- Ročná certifikovaná kalibrácia
Životnosť moderných radarových merače sa pohybuje od 10 do 15 rokov pri správnej údržbe. Najčastejšími problémami sú opotrebenie mechanických častí tripodu, degradácia batérie a zastarávanie softvéru. Pravidelná údržba môže predĺžiť životnosť zariadenia a udržať jeho presnosť na požadovanej úrovni.
"Investícia do pravidelnej údržby sa vráti vo forme spoľahlivých výsledkov a dlhšej životnosti zariadenia."
Aplikácie a oblasti použitia
Trojnohé radarové merače nachádzajú široké uplatnenie v dopravnej polícii pre kontrolu dodržiavania rýchlostných limitov. Ich mobilita umožňuje flexibilné nasadenie na problematických úsekoch ciest, kde je potrebné rýchlo reagovať na zmeny dopravnej situácie. Diskrétnosť umiestnenia zvyšuje účinnosť kontroly.
V oblasti výskumu a analýzy dopravy sa tieto zariadenia používajú pre zber údajov o rýchlostných profiloch vozidiel. Dopravní inžinieri využívajú tieto informácie pre optimalizáciu rýchlostných limitov, návrh bezpečnostných opatrení a hodnotenie účinnosti dopravných riešení.
🏁 Špecializované aplikácie:
- Motorsportové podujatia
- Testovanie vozidiel
- Výskum bezpečnosti dopravy
- Monitorovanie prístupových ciest
- Kontrola pracovných zón
Súkromný sektor využíva radarové merače pre bezpečnostné účely v areáloch podnikov, logistických centrách a parkoviskách. Kontrola rýchlosti v týchto oblastiach prispieva k zníženiu rizika nehôd a zvýšeniu bezpečnosti chodcov.
Účinnosť v rôznych podmienkach
Účinnosť radarových merače sa líši v závislosti od prevádzkových podmienok. V ideálnych podmienkach (suchá vozovka, dobrá viditeľnosť, minimálna interferencia) dosahujú zariadenia maximálnu presnosť a spoľahlivosť. Detekčná vzdialenosť môže presahovať 800 metrov pri optimálnom nastavení.
Nepriaznivé počasie výrazne ovplyvňuje výkon radarových systémov. Hustý dážď môže znížiť dosah o 30-50%, zatiaľ čo sneženie a hmla môžu spôsobiť úplnú stratu signálu. Moderné zariadenia obsahujú kompenzačné algoritmy, ktoré čiastočne kompenzujú tieto vplyvy.
Výkonnosť podľa podmienok:
| Podmienky | Dosah | Presnosť | Spoľahlivosť |
|---|---|---|---|
| Ideálne | 100% | ± 1 km/h | 99,5% |
| Mierny dážď | 80% | ± 1,5 km/h | 95% |
| Hustý dážď | 50% | ± 2 km/h | 85% |
| Hmla/sneh | 20% | ± 3 km/h | 70% |
Hustota premávky tiež ovplyvňuje účinnosť merania. Pri vysokej hustote vozidiel môže dochádzať k vzájomnej interferenci signálov a nejednoznačnosti pri identifikácii konkrétneho vozidla. Pokročilé algoritmy dokážu rozlíšiť jednotlivé vozidlá, ale presnosť sa môže mierne znížiť.
"Účinnosť radarového merania je najvyššia pri priamej viditeľnosti a minimálnej interferenci z okolitého prostredia."
Bezpečnostné a právne aspekty
Používanie radarových merače je regulované národnou legislatívou a medzinárodnými štandardmi. Zariadenia musia spĺňať certifikačné požiadavky pre presnosť merania a elektromagnetickú kompatibilitu. Operátori musia absolvovať odborné školenie a mať platné oprávnenie na obsluhu.
Ochrana osobných údajov predstavuje dôležitý aspekt pri používaní moderných systémov s funkciou ukladania údajov. Údaje o meraní musia byť chránené pred neoprávneným prístupom a ich spracovanie musí byť v súlade s príslušnými predpismi o ochrane osobných údajov.
Bezpečnosť obsluhy vyžaduje dodržiavanie stanovených postupov pri nasadení zariadení. Operátori musia používať reflexné vesty a dodržiavať bezpečnostnú vzdialenosť od premávky. Zariadenie by malo byť umiestnené tak, aby neohrozovalo bezpečnosť dopravy.
"Bezpečnosť obsluhy a dodržiavanie právnych predpisov sú základnými predpokladmi efektívneho využívania radarových merače."
Aké frekvencie používajú moderné radarové merače rýchlosti?
Moderné zariadenia pracujú najčastejšie na frekvenciách 24,125 GHz (K-pásmo) alebo 34,7 GHz (Ka-pásmo). Vyššie frekvencie poskytujú presnejšie merania, ale sú citlivejšie na atmosférické podmienky.
Aká je typická presnosť trojnohých radarových merače?
Štandardná presnosť sa pohybuje v rozmedzí ± 1-2 km/h pri správnej kalibrácii a optimálnych podmienkach. Presnosť môže byť ovplyvnená faktormi ako uhol merania, atmosférické podmienky a kvalita kalibrácie.
Ako často je potrebné kalibrovať radarový merač rýchlosti?
Výrobcovia odporúčajú certifikovanú kalibráciu každých 6-12 mesiacov. Frekvencia závisí od intenzity používania a požiadaviek príslušných predpisov. Denné kontroly základných funkcií sú taktiež odporúčané.
Aký je dosah moderných trojnohých radarových systémov?
Dosah sa pohybuje od 50 do 1000 metrov v závislosti od typu zariadenia a podmienok merania. Základné modely dosahujú 50-300 m, zatiaľ čo pokročilé systémy môžu merať na vzdialenosti až 1000 m.
Môžu atmosférické podmienky ovplyvniť presnosť merania?
Áno, atmosférické podmienky výrazne ovplyvňujú výkon radarových systémov. Dážď môže znížiť dosah o 30-50%, hmla a sneženie môžu spôsobiť úplnú stratu signálu. Moderné zariadenia obsahujú kompenzačné algoritmy.
Aká je životnosť trojnohého radarového merača?
Pri správnej údržbe sa životnosť pohybuje od 10 do 15 rokov. Kľúčové je pravidelné čistenie, ochrana pred vlhkosťou a mechanickými poškodeniami, ako aj aktualizácia softvéru.
