Moderné priemyselné zariadenia a dopravné prostriedky sú vystavené neustálemu tlaku na maximálnu efektívnosť a spoľahlivosť. Vibrácie spôsobené nevyváženými rotujúcimi komponentmi predstavujú jeden z najzávažnejších problémov, ktorý môže viesť k predčasnému opotrebeniu, zvýšenej spotrebe energie a dokonca aj k nebezpečným poruchám. Práve preto sa vyvažovacie stroje stali nenahraditeľnou súčasťou moderného priemyslu.
Vyvažovanie je proces, pri ktorom sa eliminujú nežiaduce vibrácie rotujúcich častí pridaním alebo odobraním hmotnosti v presne určených miestach. Tento proces nie je len technickou nutnosťou, ale skutočnou vedou, ktorá kombinuje precízne meranie, matematické výpočty a praktickú aplikáciu. Rôzne odvetvia priemyslu pristupují k vyvažovaniu odlišne – od automobilového priemyslu cez letectvo až po energetiku.
Pochopenie princípov fungovania vyvažovacích strojov vám umožní nielen lepšie rozhodovanie pri výbere vhodného zariadenia, ale aj optimalizáciu procesov vo vašej prevádzke. Dozviete sa o rôznych typoch vyvažovacích technológií, ich praktických aplikáciách a o tom, ako správne interpretovať výsledky meraní pre dosiahnutie optimálnej kvality vyváženia.
Základné princípy vyvažovania
Nevyvážená rotujúca hmota vytvára centrifugálnu silu, ktorá sa prejavuje ako vibrácie prenášané na ložiská a celú konštrukciu stroja. Táto sila je priamo úmerná hmotnosti nevyváženia, štvorcu uhlovej rýchlosti a vzdialenosti od osi rotácie.
Vyvažovanie možno rozdeliť na dva základné typy:
• Statické vyvažovanie – eliminuje nevyváženie v jednej rovine
• Dynamické vyvažovanie – riešit nevyváženie v dvoch rovinách súčasne
• Tvrdé vyvažovanie – pre rotory s vysokou vlastnou frekvenciou
• Mäkké vyvažovanie – pre rotory s nízkou vlastnou frekvenciou
"Kvalitné vyváženie nie je len o eliminácii vibrácií, ale o dosiahnutí optimálnej rovnováhy medzi presnosťou, nákladmi a prevádzkovými požiadavkami."
Fyzikálne základy procesu
Matematický model vyvažovania vychádza z princípu, že výsledná centrifugálna sila všetkých hmôt rotora musí byť nulová. To znamená, že súčet všetkých momentov pôsobiacich na rotor musí byť v rovnováhe.
Základná rovnica vyvažovania vyjadruje vzťah medzi nevyváženou hmotnosťou, jej vzdialenosťou od osi a potrebnou korekciou:
F = m × r × ω²
Kde F predstavuje centrifugálnu silu, m je nevyvážená hmotnosť, r je polomer a ω je uhlová rýchlosť.
Typy vyvažovacích strojov
Horizontálne vyvažovacie stroje
Horizontálne stroje sú najrozšírenejším typom vyvažovacích zariadení. Rotor je uložený horizontálne na dvoch podporných ložiskách, ktoré sú vybavené snímačmi vibrácií.
Výhody horizontálnych strojov:
- Vysoká presnosť merania
- Možnosť vyvažovania ťažkých rotorov
- Jednoduchá manipulácia s dielcami
- Univerzálne použitie
Nevýhody:
- Väčšie priestorové nároky
- Vyššie investičné náklady
- Potreba kvalifikovanej obsluhy
Vertikálne vyvažovacie stroje
Vertikálne stroje sú ideálne pre disky, kotúče a podobné komponenty s veľkým priemerom ale malou výškou. Dielec sa ukladá na rotujúcu platformu a nevyváženie sa meria cez snímače umiestnené pod platformou.
🔧 Špecifické vlastnosti vertikálnych strojov:
- Kompaktná konštrukcia
- Rýchle nakladanie a vykladanie
- Vhodné pre sériovú výrobu
- Nižšie investičné náklady
| Parameter | Horizontálne stroje | Vertikálne stroje |
|---|---|---|
| Maximálna hmotnosť | Do 50 000 kg | Do 500 kg |
| Presnosť | ±0,1 g·mm/kg | ±0,5 g·mm/kg |
| Rýchlosť merania | 2-5 minút | 30-60 sekúnd |
| Priestorové nároky | Vysoké | Nízke |
Prenosné vyvažovacie systémy
Moderné prenosné systémy umožňujú vyvažovanie priamo na mieste inštalácie bez demontáže rotora. Tieto zariadenia využívajú akcelerometre a sofistikované algoritmy na určenie nevyváženia.
Meranie a vyhodnocovanie vibrácií
Snímače a meracie technológie
Kvalita vyvažovania závisí predovšetkým od presnosti merania vibrácií. Moderné vyvažovacie stroje využívajú rôzne typy snímačov:
Piezoelektrické akcelerometre sú najčastejšie používané pre svoju vysokú citlivosť a širokú frekvenčnú charakteristiku. Tieto snímače prevádzajú mechanické vibrácie na elektrický signál úmerný zrýchleniu.
Indukčné snímače rýchlosti merajú rýchlosť vibrácií a sú vhodné pre nižšie frekvencie. Výhodou je ich jednoduchá konštrukcia a vysoká odolnosť voči rušeniu.
🎯 Kapacitné snímače posunutia poskytujú informácie o amplitúde vibrácií a sú ideálne pre presné merania malých pohybov.
Spracovanie signálu a analýza
Nameraný signál prechádza komplexným spracovaním, ktoré zahŕňa:
• Filtráciu nežiaducich frekvencií
• Fázovú analýzu pre určenie polohy nevyváženia
• Amplitúdovú analýzu pre určenie veľkosti korekcie
• Kompenzáciu systematických chýb
• Štatistické vyhodnotenie opakovateľnosti
"Moderné algoritmy dokážu rozlíšiť medzi nevyvážením rotora a rušivými vplyvmi z okolia, čo je kľúčové pre dosiahnutie spoľahlivých výsledkov."
Kritériá kvality vyváženia
Medzinárodné normy definujú rôzne triedy kvality vyváženia označované ako G-triedy. Každá trieda špecifikuje maximálne prípustné nevyváženie na jednotku hmotnosti:
- G 0,4 – Presné prístroje, počítačové disky
- G 1 – Elektrické motory, turbíny
- G 2,5 – Automobilové komponenty
- G 6,3 – Poľnohospodárske stroje
- G 25 – Stavebné stroje
| G-trieda | Aplikácia | Max. nevyváženie |
|---|---|---|
| G 0,4 | Meracie prístroje | 0,4 mm/s |
| G 1 | Elektromotory | 1,0 mm/s |
| G 2,5 | Automobilové súčasti | 2,5 mm/s |
| G 6,3 | Čerpadlá, ventilátory | 6,3 mm/s |
| G 25 | Pomalé stroje | 25 mm/s |
Praktické aplikácie v priemysle
Automobilový priemysel

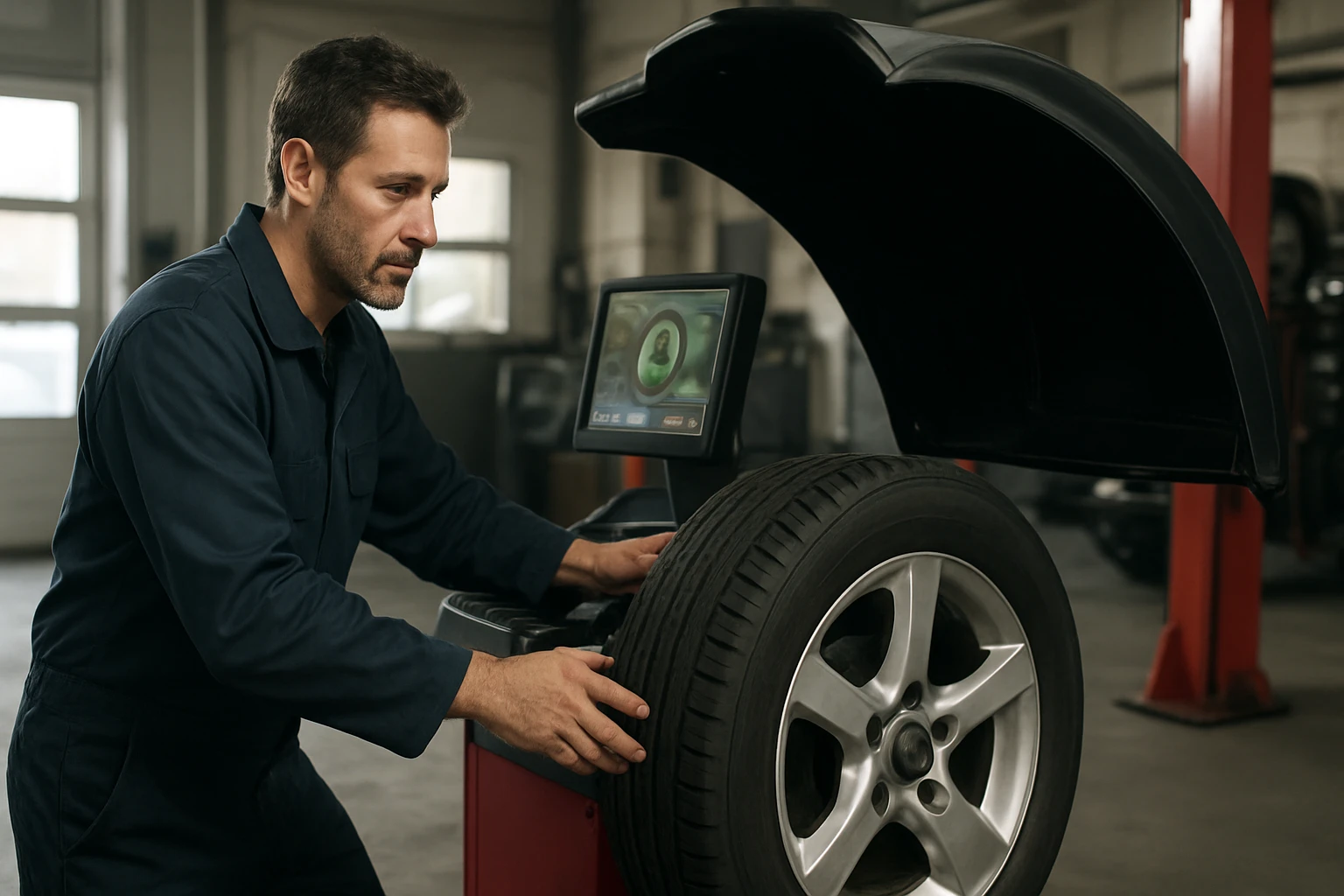

V automobilovom priemysle sa vyvažovanie používa pre kľukové hriadele, zotrvačníky, spojky a kolesá. Požiadavky na kvalitu sú mimoriadne vysoké kvôli komfortu jazdy a životnosti komponentov.
Moderné vyvažovacie linky dokážu spracovať stovky kusov za hodinu s automatickým nakladaním, meraním, korekciou a kontrolou. Integrácia s výrobnými systémami umožňuje sledovanie kvality v reálnom čase.
⚙️ Špecifické požiadavky automobilového priemyslu:
- Vysoká produktivita (cyklus pod 60 sekúnd)
- Automatizácia celého procesu
- Sledovateľnosť každého kusu
- Integrácia s kvalitným systémom
Energetický priemysel
Vyvažovanie turbínových rotorov patrí medzi najnáročnejšie aplikácie. Rotory parných a plynových turbín môžu vážiť desiatky ton a rotovať rýchlosťou tisícov otáčok za minútu.
Proces vyvažovania veľkých rotorov vyžaduje:
- Špeciálne vyvažovacie stroje s nosnosťou do 100 ton
- Presné meranie pri rôznych rýchlostiach
- Komplexnú analýzu dynamického správania
- Koordináciu s montážnymi procesmi
"Kvalitné vyváženie turbínového rotora môže predĺžiť jeho životnosť o desiatky percent a výrazne znížiť náklady na údržbu."
Letecký priemysel
Letecké motory predstavujú vrchol technológie vyvažovania. Požiadavky na bezpečnosť a spoľahlivosť sú absolútne a každý komponent musí spĺňať prísne certifikačné požiadavky.
Vyvažovanie leteckých komponentov zahŕňa:
• Rotory kompresorov a turbín
• Vrtule a ich náboje
• Pomocné pohonné jednotky
• Generátory a čerpadlá
Moderné trendy a technológie
Automatizácia a Industry 4.0
Moderné vyvažovacie stroje sú plne integrované do koncepcie Industry 4.0. Automatické systémy dokážu:
- Rozpoznať typ dielca pomocou kamier alebo čiarových kódov
- Automaticky nastaviť parametre merania
- Vykonať korekciu bez zásahu operátora
- Dokumentovať výsledky do databázy
- Predpovedať potrebu údržby stroja
🤖 Umelá inteligencia sa čoraz častejšie využíva na optimalizáciu vyvažovacích procesov a predikciu porúch.
Nové meracie technológie
Laserová interferometria umožňuje bezkontaktné meranie vibrácií s extrémnou presnosťou. Táto technológia je obzvlášť užitočná pri vyvažovaní krehkých alebo presných komponentov.
Optické systémy dokážu merať deformácie rotora počas rotácie a poskytujú informácie o jeho dynamickom správaní, ktoré nie je možné získať tradičnými metódami.
Virtuálne vyvažovanie
Pokročilé simulačné nástroje umožňujú virtuálne vyvažovanie už vo fáze návrhu. Konečno-prvkové modely dokážu predpovedať vyvažovacie potreby a optimalizovať konštrukciu ešte pred výrobou prototypu.
"Virtuálne vyvažovanie môže skrátiť vývojový cyklus nových produktov o niekoľko mesiacov a výrazne znížiť náklady na prototypovanie."
Výber vhodného vyvažovacieho stroja
Analýza požiadaviek
Výber správneho vyvažovacieho stroja vyžaduje dôkladnú analýzu niekoľkých kľúčových faktorov:
Charakteristiky vyvažovaných dielcov:
- Rozsah hmotností a rozmerov
- Typ rotora (pevný, pružný)
- Požadovaná kvalita vyváženia
- Materiál a konštrukcia
Prevádzkové požiadavky:
- Produktivita (kusy za hodinu)
- Stupeň automatizácie
- Integrácia s existujúcimi systémami
- Kvalifikácia obsluhy
💡 Ekonomické faktory:
- Investičné náklady
- Prevádzkové náklady
- Návratnosť investície
- Náklady na údržbu
Porovnanie dodávateľov
Pri výbere dodávateľa je dôležité zohľadniť:
• Technické parametre a možnosti stroja
• Referencie a skúsenosti v danom odvetví
• Kvalitu servisu a technickej podpory
• Dostupnosť náhradných dielov
• Možnosti rozšírenia a modernizácie
"Najlepší vyvažovací stroj nie je ten najdrahší, ale ten ktorý najlepšie vyhovuje špecifickým potrebám vašej výroby."
Implementácia a školenie
Úspešná implementácia vyvažovacieho stroja vyžaduje:
Prípravu infraštruktúry:
- Vhodné umiestnenie s minimálnymi vibráciami
- Stabilné napájanie a klimatizáciu
- Bezpečnostné opatrenia
Školenie personálu:
- Teoretické základy vyvažovania
- Praktická obsluha stroja
- Interpretácia výsledkov
- Údržba a kalibrácia
Údržba a kalibrácia
Preventívna údržba
Pravidelná údržba je kľúčová pre zachovanie presnosti a spoľahlivosti vyvažovacieho stroja. Preventívny program by mal zahŕňať:
- Dennú kontrolu základných funkcií
- Týždennú kontrolu mechanických častí
- Mesačnú kalibráciu meracích systémov
- Ročnú komplexnú revíziu
🔍 Kritické body údržby:
- Ložiská pohonných systémov
- Snímače vibrácií
- Elektrické spojenia
- Softvérové aktualizácie
Kalibrácia a overovanie presnosti
Kalibrácia vyvažovacieho stroja sa vykonáva pomocou kalibračných rotorov s presne definovaným nevyvážením. Proces zahŕňa:
• Kontrolu linearity meracieho systému
• Overenie fázovej presnosti
• Testovanie opakovateľnosti meraní
• Dokumentovanie výsledkov
"Pravidelná kalibrácia nie je len technickou nutnosťou, ale aj požiadavkou medzinárodných noriem kvality."
Riešenie problémov
Najčastejšie problémy pri vyvažovaní a ich riešenia:
Nestabilné merania:
- Kontrola upevnenia rotora
- Overenie funkcie snímačov
- Eliminácia vonkajších vibrácií
Nesprávne výsledky:
- Kalibrácia meracieho systému
- Kontrola referenčných značiek
- Overenie parametrov rotora
Bezpečnosť a normy
Bezpečnostné požiadavky
Vyvažovacie stroje pracujú s vysokými rýchlosťami a predstavujú potenciálne bezpečnostné riziko. Základné bezpečnostné opatrenia zahŕňajú:
- Ochranné kryty a zábrany
- Núdzové zastavenie
- Bezpečnostné senzory
- Osobné ochranné prostriedky
Školenie obsluhy musí pokrývať:
• Rozpoznávanie nebezpečných situácií
• Správne postupy pri manipulácii
• Používanie bezpečnostných zariadení
• Postupy v prípade núdze
Medzinárodné normy
Vyvažovanie je upravené množstvom medzinárodných noriem:
- ISO 1940 – Kvalita vyváženia rotujúcich telies
- ISO 11342 – Metódy merania vibrácií
- VDI 2060 – Smernice pre vyvažovanie
- API 610 – Požiadavky pre čerpadlá
Tieto normy definujú požiadavky na presnosť, metódy merania a dokumentáciu výsledkov.
"Dodržiavanie medzinárodných noriem nie je len otázkou kvality, ale aj konkurencieschopnosti na globálnom trhu."
Aká je základná funkcia vyvažovacieho stroja?
Základná funkcia vyvažovacieho stroja je meranie a eliminácia nevyváženia rotujúcich komponentov. Stroj deteguje vibrácie spôsobené nerovnomerným rozložením hmotnosti a určuje presné miesto a veľkosť korekcie potrebnej na dosiahnutie rovnováhy.
Aký je rozdiel medzi statickým a dynamickým vyvažovaním?
Statické vyvažovanie rieši nevyváženie v jednej rovine a je vhodné pre tenké disky. Dynamické vyvažovanie pracuje v dvoch rovinách súčasne a je nevyhnutné pre dlhé rotory ako sú kľukové hriadele alebo rotory motorov.
Ako často treba kalibrovať vyvažovací stroj?
Kalibrácia by sa mala vykonávať minimálne raz mesačne pri intenzívnom používaní, alebo podľa odporúčaní výrobcu. Okrem toho je potrebná kalibrácia po každej väčšej oprave, výmene snímačov alebo pri podozrení na nesprávne výsledky.
Môžem vyvažovať všetky typy rotorov na jednom stroji?
Nie každý stroj je vhodný pre všetky typy rotorov. Výber závisí od hmotnosti, rozmerov, typu rotora (pevný/pružný) a požadovanej presnosti. Univerzálne stroje existujú, ale špecializované zariadenia často poskytujú lepšie výsledky.
Aké sú najčastejšie chyby pri vyvažovaní?
Najčastejšie chyby zahŕňajú nesprávne upevnenie rotora, chybné zadanie parametrov, nedostatočnú kalibráciu stroja, ignorovanie vonkajších vibrácií a nesprávnu interpretáciu výsledkov. Dôležité je aj dodržiavanie správnej postupnosti krokov.
Ako ovplyvňuje teplota presnosť vyvažovania?
Teplotné zmeny môžu ovplyvniť presnosť merania cez rozťažnosť materiálov, zmenu vlastností snímačov a deformácie konštrukcie stroja. Preto sa odporúča vyvažovanie vykonávať pri stabilnej teplote a nechať stroj aklimatizovať.
