Každý deň sa spoliehame na elektrické systémy, ktoré napájajú naše domovy, pracoviská a celú infraštruktúru. Málokto si však uvedomuje, aký krehký môže byť tento svet bez správnej ochrany. Keď sa v elektrickej sieti objavia neočakávané problémy – od blesku až po technické poruchy – môžu spôsobiť škody za tisíce eur a ohroziť ľudské životy.
Prepäťové ochrany predstavujú kriticky dôležité zariadenia, ktoré chránia naše elektrické systémy pred nebezpečnými napäťovými špičkami. Ide o sofistikované technické riešenia, ktoré dokážu v zlomku sekundy rozpoznať nebezpečenstvo a zabrániť poškodeniu citlivých zariadení. Pohľad na túto problematiku môžeme vnímať z viacerých uhlov – technického, ekonomického aj bezpečnostného.
Nasledujúce riadky vám objasnia, ako tieto ochranné systémy fungujú, prečo sú nenahraditeľné a ako si vybrať správne riešenie pre konkrétne potreby. Dozviete sa praktické informácie o typoch ochrán, ich inštalácii a údržbe, ktoré vám pomôžu lepšie pochopiť a chrániť vašu elektrickú infraštruktúru.
Podstata a princípy fungovania prepäťových ochrán
Prepäťové ochrany fungujú na jednoduchom, ale geniálnom princípe – dokážu rozoznať, keď napätie v systéme prekročí bezpečné hodnoty, a okamžite ho odvedú do zeme. Tieto zariadenia obsahují špeciálne komponenty, ktoré za normálnych podmienok predstavujú vysoký odpor, ale pri prepätí sa ich odpor dramaticky zníži.
Základom väčšiny moderných prepäťových ochrán sú varistory – polovodičové prvky vyrobené z oxidu zinočnatého. Tieto komponenty majú jedinečnú vlastnosť: pri normálnom napätí prakticky nevedú prúd, ale keď napätie stúpne nad kritickú hodnotu, okamžite sa stanú vodivými a odvedú nebezpečný prúd.
"Účinná prepäťová ochrana dokáže reagovať na nebezpečné napäťové špičky v čase kratšom ako jedna mikrosekunda, čím zachráni zariadenia v hodnote tisícov eur."
Proces ochrany prebieha v niekoľkých fázach. Najprv ochranné zariadenie kontinuálne monitoruje napätie v systéme. Pri detekcii prepätia sa aktivuje ochranný mechanizmus, ktorý vytvorí cestu s nízkym odporom medzi vodičmi a zemou. Takto sa nebezpečná energia bezpečne odvede, zatiaľ čo chránené zariadenia zostanú nepoškodené.
Typy a klasifikácia prepäťových ochrán
Ochrana typu 1 – Hrubá ochrana
Tieto systémy sa inštalujú priamo na vstupe do budovy a predstavujú prvú líniu obrany proti atmosférickým prepätiam. Dokážu zvládnuť extrémne vysoké prúdy až do 100 kA, ktoré môžu vzniknúť pri priamom zásahu blesku.
Ochrana typu 1 využíva najčastejšie iskové medzery kombinované s varistormi. Iskrové medzery dokážu zvládnuť veľké energie, ale majú pomalšiu odozvu, preto sa kombinujú s rýchlejšími varistormi pre optimálnu ochranu.
Ochrana typu 2 – Stredná ochrana
Inštaluje sa v rozvádzačoch a subdistribúciách budov. Táto úroveň ochrany je navrhnutá na zvládnutie prepätí, ktoré prešli cez prvú úroveň, ale stále môžu poškodiť citlivé zariadenia.
🔧 Charakteristické vlastnosti:
- Odvodný prúd do 40 kA
- Rýchla odozva pod 25 nanosekúnd
- Kompaktná konštrukcia pre rozvádzače
- Signalizácia stavu ochrany
Ochrana typu 3 – Jemná ochrana
Predstavuje finálnu úroveň ochrany a inštaluje sa priamo pri citlivých zariadeniach. Tieto systémy dokážu zachytiť aj najmenšie prepäťové impulzy, ktoré by mohli poškodiť elektronické komponenty.
Zdroje prepätí a ich charakteristika
Prepätia v elektrických systémoch môžu mať rôznorodý pôvod a každý typ vyžaduje špecifický prístup k ochrane. Poznanie zdrojov prepätí je kľúčové pre návrh účinného ochranného systému.
| Typ prepätia | Pôvod | Typické hodnoty | Trvanie |
|---|---|---|---|
| Atmosférické | Blesky, búrky | 10-100 kV | 1-100 μs |
| Spínacie | Zapínanie/vypínanie zariadení | 2-5 kV | 0,1-1 ms |
| Priemyselné | Motory, transformátory | 1-3 kV | 1-10 ms |
Atmosférické prepätia
Blesky predstavujú najnebezpečnejší zdroj prepätí. Priamy zásah blesku môže do systému vniesť prúdy dosahujúce stovky tisíc ampérov. Aj nepriamy zásah do blízkosti budovy môže indukovať nebezpečné napätia v elektrických rozvodoch.
Štatistiky ukazujú, že v našich geografických šírkach sa ročne vyskytne približně 2-4 búrok na kilometer štvorcový, čo znamená reálne riziko poškodenia nechránenej elektroniky.
Spínacie prepätia
Vznikajú pri každodennej prevádzke elektrických zariadení. Zapínanie a vypínanie motorov, transformátorov či iných induktívnych záťaží vytvára napäťové špičky, ktoré môžu postupne poškodzovať citlivé komponenty.
"Spínacie prepätia sú zodpovedné za približne 65% všetkých poškodení elektronických zariadení v priemyselných prevádzkach."
Technické parametre a výber vhodnej ochrany
Správny výber prepäťovej ochrany vyžaduje dôkladnú analýzu konkrétnych podmienok a požiadaviek systému. Kľúčové parametre zahŕňajú menovité napätie, maximálny odvodný prúd, úroveň ochrany a rýchlosť odozvy.
Úroveň ochrany (Up) predstavuje najdôležitejší parameter – udává maximálne napätie, ktoré sa môže objaviť na výstupe ochranného zariadenia. Pre citlivé elektronické zariadenia by táto hodnota nemala presiahnuť 1,5 kV.
🔋 Maximálny odvodný prúd (Imax) určuje, aký veľký prúd dokáže ochrana bezpečne odviesť bez poškodenia. Pre domáce aplikácie postačuje 15-25 kA, pre priemyselné systémy sa vyžaduje 40-100 kA.
Nominálny odvodný prúd (In) reprezentuje prúd, ktorý môže ochrana odviesť opakovane bez degradácie výkonu. Tento parameter je kľúčový pre dlhodobú spoľahlivosť systému.
Koordinácia ochranných systémov
Efektívna ochrana vyžaduje správnu koordináciu medzi jednotlivými úrovňami. Každá úroveň musí mať odlišné charakteristiky, aby sa zabezpečilo postupné zachytávanie prepätí od najväčších po najmenšie.
| Úroveň | Umiestnenie | Imax | Up | Aplikácia |
|---|---|---|---|---|
| Typ 1 | Hlavný rozvádzač | 100 kA | 4 kV | Hrubá ochrana |
| Typ 2 | Podružný rozvádzač | 40 kA | 2,5 kV | Stredná ochrana |
| Typ 3 | Pri zariadení | 10 kA | 1,5 kV | Jemná ochrana |

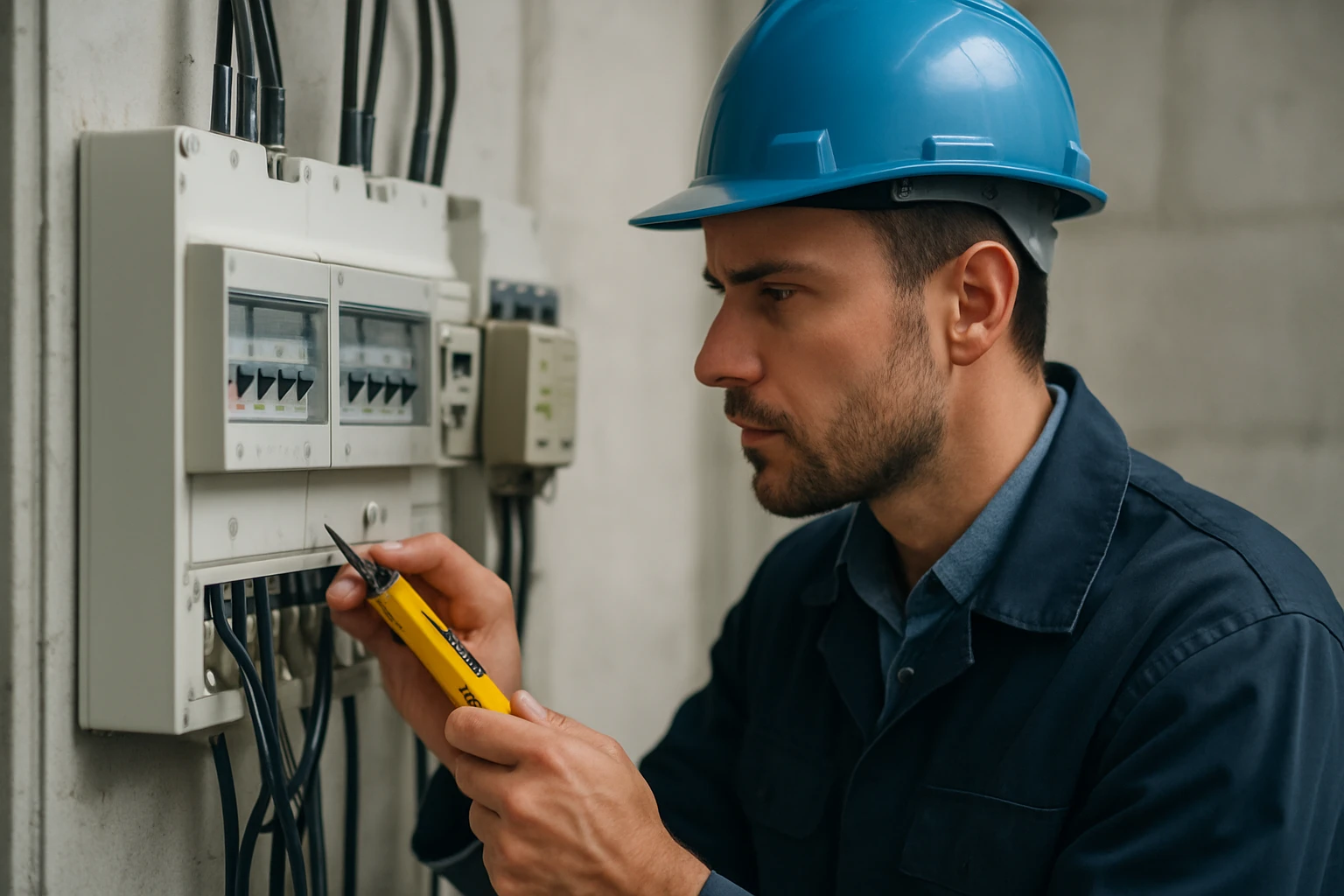

Inštalácia a montážne požiadavky
Kvalitná inštalácia prepäťových ochrán je rovnako dôležitá ako výber správneho zariadenia. Nesprávna montáž môže výrazně znížiť účinnosť ochrany alebo dokonca vytvoriť nové riziká.
Dĺžka spojovacích vodičov predstavuje kritický faktor. Každý meter vodiča pridáva indukčnosť, ktorá znižuje účinnosť ochrany. Ideálna dĺžka spojenia medzi ochranou a chráneným systémom by nemala presiahnuť 50 cm.
Uzemnenie musí byť kvalitné a spoľahlivé. Odpor uzemnenia by mal byť nižší ako 10 ohmov pre domáce aplikácie a pod 4 ohmy pre citlivé elektronické systémy. Zlé uzemnenie môže spôsobiť, že ochrana nebude fungovať správne.
"Správne navrhnuté uzemnenie dokáže zvýšiť účinnosť prepäťovej ochrany až o 300% oproti nevhodne realizovanému systému."
Bezpečnostné opatrenia
Pri inštalácii je nevyhnutné dodržiavať bezpečnostné predpisy. Práce na elektrickom systéme smie vykonávať iba kvalifikovaná osoba s príslušným oprávnením. Pred začatím prác je nutné systém úplne odpojiť od napätia.
⚡ Dôležité bezpečnostné body:
- Úplné odpojenie napätia pred prácou
- Overenie neprítomnosti napätia meracím prístrojom
- Použitie osobných ochranných prostriedkov
- Dodržanie minimálnych bezpečnostných vzdialeností
- Kontrola správnosti zapojenia pred uvedením do prevádzky
Údržba a diagnostika ochranných systémov
Prepäťové ochrany vyžadujú pravidelnú údržbu pre zachovanie svojej funkčnosti. Tieto zariadenia sa postupne opotrebúvajú každým zachyteným prepätím, preto je nutné sledovať ich stav.
Väčšina moderných ochranných systémov obsahuje vizuálne indikátory stavu. Zelená farba obvykle signalizuje správnu funkciu, červená upozorňuje na potrebu výmeny. Niektoré pokročilé systémy poskytujú aj diaľkové monitorovanie cez komunikačné rozhrania.
Termovízia predstavuje účinný nástroj pre diagnostiku prepäťových ochrán. Prehriate komponenty často signalizujú blížiacu sa poruchu alebo degradáciu výkonu. Pravidelné termovízne kontroly môžu odhaliť problémy pred úplným zlyhaním ochrany.
"Preventívna výmena prepäťovej ochrany po zachytení významného prepätia môže predísť škodám v hodnote desaťnásobku ceny novej ochrany."
Životnosť a výmena
Typická životnosť kvalitnej prepäťovej ochrany sa pohybuje medzi 10-15 rokmi pri normálnom používaní. Zariadenia vystavené častým prepätiam môžu vyžadovať výmenu už po 5-7 rokoch.
Signály pre výmenu zahŕňajú zmenu farby indikátora, viditeľné poškodenie krytu, zápach spálených komponentov alebo zvýšenú teplotu zariadenia. Pri akýchkoľvek pochybnostiach o stave ochrany je lepšie ju vymeniť preventívne.
Ekonomické aspekty a návratnosť investície
Investícia do kvalitnej prepäťovej ochrany sa ekonomicky oplatí už po zachytení jediného významného prepätia. Náklady na ochranu celého rodinného domu sa pohybujú medzi 200-500 eurami, zatiaľ čo škody od prepätia môžu dosiahnuť tisíce eur.
Priemyselné aplikácie vykazujú ešte výraznejšiu návratnosť. Výpadok výroby kvôli poškodenej elektronike môže stáť desaťtisíce eur denne. Komplexný ochranný systém za niekoľko tisíc eur sa tak môže vrátiť už pri prvom predídenom výpadku.
🏭 Typické náklady ochrany:
- Rodinný dom: 200-500 €
- Malá prevádzka: 800-2000 €
- Priemyselný závod: 5000-20000 €
- Kritická infraštruktúra: 20000-100000 €
Poisťovne často poskytujú zľavy na poistnom pre objekty vybavené certifikovanými prepäťovými ochranami. Tieto zľavy môžu dosiahnuť 10-20% ročného poistného, čo ďalej zlepšuje ekonomickú efektívnosť investície.
"Štatistiky poisťovní ukazujú, že objekty s kvalitnou prepäťovou ochranou majú o 85% nižšie riziko škôd spôsobených atmosférickými javmi."
Legislatívny rámec a normy
Slovenská legislatíva v oblasti prepäťových ochrán vychádza z európskych noriem a medzinárodných štandardov. Základnú reguláciu poskytuje norma STN EN 62305, ktorá definuje požiadavky na ochranu pred bleskom a prepätím.
Nová výstavba musí spĺňať aktuálne platné normy, ktoré vyžadujú inštaláciu prepäťových ochrán v určitých typoch budov. Týka sa to najmä objektov s citlivou elektronikou, zdravotníckych zariadení a budov s povinnými bleskozvody.
Pre existujúce budovy platia prechodné ustanovenia, ale odporúča sa dobrovoľné doplnenie ochrán, najmä pri rekonštrukciách elektrických rozvodov. Zodpovednosť za bezpečnosť elektrických zariadení nesie vždy prevádzkovateľ objektu.
Certifikácia a kontroly
Všetky prepäťové ochrany uvedené na slovenský trh musia mať platný certifikát zhody s európskymi normami. Kontrola kvality sa vykonáva prostredníctvom akreditovaných skúšobní, ktoré overujú parametre zariadení.
Pravidelné revízie elektrických zariadení zahŕňajú aj kontrolu stavu prepäťových ochrán. Autorizovaný elektrotechnik musí overiť funkčnosť ochrán a ich správne zapojenie v rámci predpísaných intervalov kontrol.
Budúce trendy a technologické inovácie
Vývoj prepäťových ochrán smeruje k inteligentným systémom s pokročilými diagnostickými funkciami. Nové generácie zariadení dokážu komunikovať svoj stav cez internet, poskytovať detailné štatistiky zachytených prepätí a dokonca predpovedať potrebu výmeny.
Nanomateriály prinášajú revolúciu v konštrukcii ochranných prvkov. Nové varistory na báze grafénových štruktúr dosahujú lepšie parametre pri menších rozmeroch a vyššej životnosti.
Integrácia s smart grid technológiami umožňuje koordináciu ochrán v celej sieti. Systémy dokážu vzájomne komunikovať a optimalizovať svoju funkciu na základe aktuálnych podmienok v elektrickej sieti.
"Budúce ochranné systémy budú schopné nielen reagovať na prepätia, ale aj ich predpovedať na základe analýzy meteorologických údajov a sieťových parametrov."
Vývoj hybridných technológií kombinuje výhody rôznych ochranných princípov. Nové zariadenia spájajú rýchlosť polovodičových prvkov s odolnosťou iskrových medzier pre optimálnu ochranu.
Aké sú hlavné typy prepäťových ochrán?
Rozlišujeme tri základné typy: Typ 1 pre hrubú ochranu na vstupe do budovy (zvláda až 100 kA), Typ 2 pre stredné ochrany v rozvádzačoch (do 40 kA) a Typ 3 pre jemnú ochranu priamo pri zariadeniach (do 10 kA).
Ako často treba meniť prepäťové ochrany?
Typická životnosť je 10-15 rokov pri normálnom používaní. Po zachytení významného prepätia alebo pri zmene farby indikátora je potrebná okamžitá výmena. Pravidelná kontrola stavu sa odporúča ročne.
Môžem si nainštalovať prepäťovú ochranu sám?
Nie, inštaláciu smie vykonávať iba kvalifikovaný elektrotechnik s príslušným oprávnením. Nesprávna inštalácia môže byť nebezpečná a znižuje účinnosť ochrany.
Koľko stojí prepäťová ochrana pre rodinný dom?
Komplexná ochrana rodinného domu stojí 200-500 eur vrátane inštalácie. Táto investícia sa vráti už pri zachytení jediného prepätia, ktoré by mohlo spôsobiť škody za tisíce eur.
Chráni prepäťová ochrana aj pred výpadkami elektriny?
Nie, prepäťová ochrana nechráni pred výpadkami elektriny ani pred poklesom napätia. Jej úlohou je iba odviesť nebezpečné prepätie. Pre ochranu pred výpadkami je nutné použiť UPS alebo záložné zdroje.
Ako poznám, že prepäťová ochrana správne funguje?
Moderné ochrany majú vizuálne indikátory – zelená farba signalizuje správnu funkciu, červená potrebu výmeny. Niektoré typy poskytujú aj zvukové signály alebo možnosť diaľkového monitorovania stavu.
