Každý, kto sa niekedy stretol s problémami internetového pripojenia alebo budoval počítačovú sieť, pozná ten nepríjemný pocit neistoty. Funguje kábel správne? Kde sa skrýva chyba? Práve v takýchto chvíľach sa ukáže hodnota kvalitného diagnostického nástroja, ktorý dokáže rýchlo a presne odhaliť príčinu problémov.
Testovanie UTP káblov predstavuje kľúčovú činnosť pri budovaní a údržbe sieťových infraštruktúr. Ide o proces overenia integrity, kontinuity a správneho zapojenia jednotlivých vodičov v štvorpárovom kábli. Existuje niekoľko prístupov k tejto problematike – od základného testovania kontinuity až po pokročilé merania parametrov prenosu, pričom každý má svoje opodstatnenie v závislosti od konkrétnych potrieb.
Nasledujúce riadky vám prinášajú komplexný pohľad na problematiku testovania sieťových káblov. Dozviete sa, ako fungujú rôzne typy testerov, aké výhody ponúkajú a ako ich správne používať. Získate praktické rady pre výber vhodného zariadenia a naučíte sa interpretovať výsledky meraní.
Princíp fungovania testerov UTP káblov
Základom každého testovania je kontinuita spojenia medzi jednotlivými vodičmi. Tester posiela elektrický signál cez jeden koniec kábla a kontroluje, či sa dostane na druhý konec správnym vodičom. Tento proces sa opakuje pre všetkých osem vodičov v kábli.
Moderné testery využívajú rôzne metódy diagnostiky:
• Jednosmerné testovanie – kontrola základnej kontinuity
• Striedavé testovanie – detekcia problémov s impedanciou
• TDR technológia – lokalizácia poškodenia pomocou časovej reflektometrie
• Frekvenčné testovanie – overenie prenosových charakteristík
Sofistikované zariadenia dokážu simulovať rôzne typy sieťového prenosu a tak odhaliť problémy, ktoré by sa prejavili až pri reálnom používaní.
Rozdelenie podľa úrovne testovania
Základné testery sa zameriavajú na kontinuitu a správnosť zapojenia. Dokážu odhaliť prerušené vodiče, skraty medzi pármi a nesprávne zapojenie konektorov.
Pokročilé analyzátory idú oveľa ďalej. Merajú dĺžku kábla, útlm signálu, presluch medzi pármi a ďalšie parametre definované štandardmi ako TIA/EIA-568.
Typy testerov a ich charakteristiky
Jednoduchí kontinuity testery
Najzákladnejšie zariadenia pozostávajú z dvoch častí – hlavnej jednotky a vzdialeného adaptéra. Hlavná jednotka generuje signály a vyhodnocuje odpovede, zatiaľ čo vzdialený adaptér slúži ako pasívny odrazový bod.
| Vlastnosť | Základný tester | Pokročilý tester |
|---|---|---|
| Kontinuita | ✓ | ✓ |
| Mapovanie vodičů | ✓ | ✓ |
| Meranie dĺžky | ✗ | ✓ |
| Útlm signálu | ✗ | ✓ |
| Presluch | ✗ | ✓ |
| Certifikácia | ✗ | ✓ |
Tieto zariadenia sú ideálne pre domáce použitie a základnú údržbu menších sietí. Ich hlavnou výhodou je nízka cena a jednoduchosť obsluhy.
Pokročilé sieťové analyzátory
🔧 Profesionálne nástroje ponúkajú komplexné testovanie všetkých parametrov
🔍 Automatická diagnostika s podrobnými správami
📊 Certifikácia inštalácií podľa medzinárodných štandardov
📱 Pripojenie k mobilným aplikáciám pre správu výsledkov
💾 Ukladanie a export nameraných údajov
Investícia do kvalitného analyzátora sa vyplatí už pri prvom väčšom projekte, kde je potrebné garantovať parametre inštalácie.
Špecializované testery pre konkrétne aplikácie
Niektoré testery sa špecializujú na konkrétne typy káblov alebo aplikácie. Napríklad testery pre Power over Ethernet (PoE) dokážu overiť nielen dátový prenos, ale aj správne napájanie pripojených zariadení.
Praktický návod na použitie
Príprava na testovanie
Pred začatím testovania je dôležité pripraviť pracovné prostredie. Uistite sa, že máte prístup k obom koncům testovaného kábla a že sú konektory správne osadené.
Kontrolný zoznam pred testovaním:
- Vizuálna kontrola konektorov
- Overenie správnosti zapojenia podľa štandardu T568A alebo T568B
- Čistota kontaktov
- Mechanická pevnosť spojení
Základné testovanie kontinuity

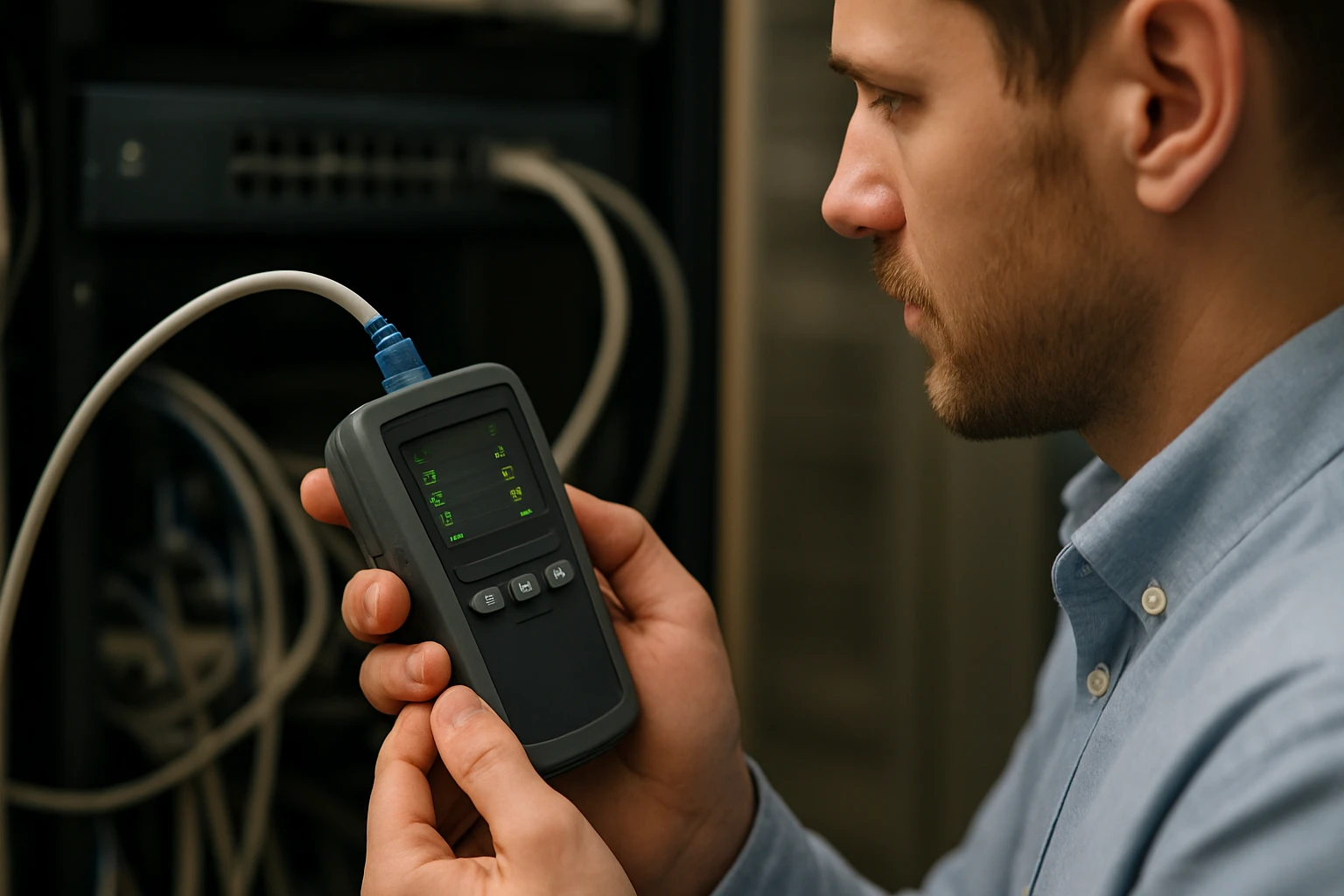

Pripojte hlavnú jednotku na jeden koniec kábla a vzdialený adaptér na druhý koniec. Moderné testery automaticky spustia sekvenciu testov a zobrazia výsledky na displeji.
Typická sekvencia testovania zahŕňa kontrolu všetkých ôsmich vodičov v poradí 1-2, 3-6, 4-5, 7-8, čo zodpovedá štandardnému zapojeniu Ethernet káblov.
Interpretácia výsledkov
| Indikátor | Význam | Riešenie |
|---|---|---|
| PASS/OK | Kábel je v poriadku | Žiadne kroky potrebné |
| OPEN | Prerušený vodič | Kontrola konektorov, výmena kábla |
| SHORT | Skrat medzi vodičmi | Kontrola zapojenia, výmena kábla |
| MISWIRE | Nesprávne zapojenie | Prepojenie podľa štandardu |
Pokročilé testovanie parametrov
Pri profesionálnom testovaní sa meria niekoľko kľúčových parametrov:
Útlm (Attenuation) – úbytok signálu na vzdialenosť. Vysoký útlm môže spôsobiť problémy s prenosom na dlhšie vzdialenosti.
NEXT (Near End Crosstalk) – presluch medzi pármi na blízkom konci kábla. Vysoké hodnoty NEXT môžu viesť k chybám v prenose.
Dĺžka kábla – presné meranie pomocou TDR technológie. Prekročenie maximálnej dĺžky 100 metrov môže spôsobiť problémy s prenosom.
"Kvalitné testovanie je investíciou do spoľahlivosti celej sieťovej infraštruktúry a môže predísť drahým výpadkom v budúcnosti."
Výhody pravidelného testovania
Preventívna údržba
Pravidelné testovanie umožňuje včasné odhalenie problémov pred tým, ako sa prejavia výpadkami služieb. Degradácia parametrov kábla je postupný proces, ktorý môže trvať mesiace alebo roky.
Dokumentácia inštalácií
Moderné testery umožňujú vytvárať podrobné správy o stave každého testovaného kábla. Táto dokumentácia je cenná nielen pre aktuálne riešenie problémov, ale aj pre budúce rozšírenia siete.
Úspora času pri riešení problémov
Keď sa vyskytne problém so sieťou, kvalitný tester dokáže rýchlo izolovať chybu na konkrétny kábel alebo dokonca na konkrétne miesto poškodenia.
"Čas strávený testovaním pri inštalácii je zlomkom času potrebného na riešenie problémov v prevádzke."
Výber správneho testovania zariadenia
Pre domáce použitie
Domáci používatelia obvykle potrebujú iba základné testovanie kontinuity. Jednoduchý tester za niekoľko desiatok eur dokáže spoľahlivo odhaliť najčastejšie problémy s domácimi sieťovými inštaláciami.
Pre malé firmy
Malé firmy by mali investovať do testovania, ktorý dokáže merať aj základné parametre ako je dĺžka kábla a útlm. Tieto informácie pomôžu pri plánovaní rozšírení siete.
Pre profesionálnych inštalatérov
Profesionáli potrebujú certifikačné testery, ktoré dokážu vytvoriť oficiálne správy o súlade s medzinárodnými štandardmi. Takéto zariadenia sú síce drahšie, ale sú nevyhnutné pre seriózne podnikanie v oblasti sieťových inštalácií.
"Výber testovania by mal vždy zodpovedať rozsahu a kritickosti inštalovaných sietí."
Dodatočné funkcie
Moderné testery často ponúkajú dodatočné funkcie ako:
- Testovanie koaxiálnych káblov
- Meranie PoE parametrov
- Generovanie tónov pre trasovanie káblov
- Pripojenie k cloudu pre správu výsledkov
Časté chyby pri testovaní
Nesprávna príprava
Najčastejšou chybou je nedostatočná príprava pred testovaním. Špinavé alebo poškodené konektory môžu spôsobiť falošné pozitívne aj negatívne výsledky.
Ignorovanie environmentálnych faktorov
Teplota a vlhkosť môžu ovplyvniť výsledky testovania, najmä pri meraní presných parametrov. Profesionálne testery často kompenzujú tieto vplyvy automaticky.
Nesprávna interpretácia výsledkov
Nie každá odchýlka od ideálnych hodnôt znamená problém. Dôležité je poznať limity pre konkrétnu kategóriu kábla a aplikáciu, pre ktorú sa používa.
"Pochopenie limitov a tolerancií je kľúčové pre správnu interpretáciu výsledkov testovania."
Údržba a kalibrácia testerov
Pravidelná kalibrácia
Profesionálne testery vyžadujú pravidelnú kalibráciu, aby zachovali svoju presnosť. Interval kalibrácie sa obvykle pohybuje medzi 12 až 24 mesiacmi v závislosti od intenzity používania.
Ochrana zariadenia
Testery sú citlivé elektronické zariadenia, ktoré vyžadujú starostlivé zaobchádzanie. Používanie ochranných puzder a vyhýbanie sa extrémnym teplotám predĺži ich životnosť.
Aktualizácia firmware
Moderné testery často dostávajú aktualizácie firmware, ktoré pridávajú nové funkcie alebo opravujú chyby. Pravidelné aktualizácie zabezpečujú optimálny výkon zariadenia.
"Investícia do kvalitného testovania sa vráti už pri prvom predchádzaní vážnej poruchy siete."
Budúcnosť testovania UTP káblov
Nové štandardy
S príchodom vyšších rýchlostí Ethernetu sa zvyšujú aj nároky na kvalitu káblovej infraštruktúry. Kategória 6A a 7 vyžadujú oveľa prísnejšie testovanie ako staršie štandardy.
Integrácia s IoT
Budúce testery budú pravdepodobne viac integrované s internetom vecí, umožňujúc vzdialené monitorovanie a automatické upozorňovanie na problémy.
Umelá inteligencia v diagnostike
AI algoritmy môžu pomôcť pri interpretácii komplexných výsledkov testovania a predpovedať potenciálne problémy na základe trendov v nameraných údajoch.
Testovanie UTP káblov zostáva základným kameňom spoľahlivých sieťových inštalácií. Bez ohľadu na to, či ide o jednoduchú domácu sieť alebo komplexnú firemnú infraštruktúru, kvalitné testovanie je investíciou do budúcnosti bez výpadkov a problémov s pripojením.
Často kladené otázky
Ako často by som mal testovať svoje sieťové káble?
Pri inštalácii vždy, pri bežnej prevádzke ročne, pri podozrení na problémy okamžite.
Môžem testovať káble pod napätím?
Nie, pred testovaním vždy odpojte všetky aktívne zariadenia z kábla.
Aká je maximálna vzdialenosť pre UTP kábel?
Štandard definuje maximum 100 metrov pre horizontálne vedenie v štruktúrovanej kabeláži.
Prečo sa mi zobrazuje "OPEN" aj keď kábel vyzerá v poriadku?
Môže ísť o zlý kontakt v konektore, prerušený vodič vo vnútri kábla alebo problém s testerom.
Potrebujem kalibrovať základný kontinuity tester?
Základné testery obvykle nevyžadujú kalibráciu, ale pravidelná kontrola s referenčným káblom je odporúčaná.
Môžem použiť jeden tester pre všetky typy káblov?
Závisí od testovania – univerzálne testery existujú, ale špecializované môžu byť presnejšie pre konkrétne aplikácie.
